伴隨著我國插電式混合動力客車市場的興起，一種新的混合動力客車技術正受到越來越多主流客車企業的追捧。它就是同軸直驅混聯系統，簡稱ISG混聯系統。
海格是國內最早推出ISG插電式混合動力客車的兩家企業之一，去年下半年就明確在插電式混合動力客車上主推這一技術。

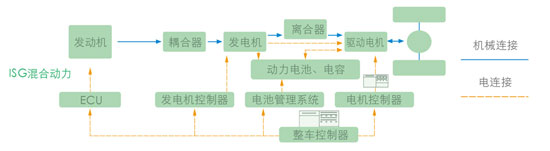

海格插電式混合動力公交結構簡圖
那么，海格插電式混合動力客車為何要采用ISG技術?海格ISG客車有哪些獨特優勢?海格插電式混合動力客車的研發又能為海格純電動客車的開發帶來哪些便利?最近，記者就此采訪了海格新能源研究所所長張衛林。
為什么是ISG
在ISG技術出現之前，我國在混合動力客車領域已存在兩大技術路線。一種是BSG系統，一種是帶AMT的小電機并聯系統。其中，BSG系統占據主流地位，行業排名前四位的客車企業“一通三龍”采用的都是這一技術路線。
BSG采用皮帶傳動方式進行動力混合，具備怠速停機和啟動功能(STOP-START)。據張衛林介紹，BSG系統的突出優點是成本低廉、結構簡單，并且能夠通過怠速啟停取得一定的節油效果，主要缺點是車輛爬坡和重載能力差�！癇SG系統的發電機是通過皮帶驅動的，因?yàn)槠У膫鬟f能力有限，發電機的功率不可能做得很大。”他解釋說。
海格插電式新能源客車
帶AMT變速箱的小電機并聯系統能夠顯著提升
混合動力客車的爬坡能力和加速性能，但車輛的節油效果不如BSG系統。張衛林告訴記者，“采用帶AMT變速箱的小電機并聯系統的車輛適合對爬坡能力要求較高且啟停較少的山區線路，并能滿足公路客車的運營要求�！�
相比之下，ISG混聯系統采用同軸直驅方式，發動機通過耦合器直接驅動電機，發電機和驅動的功率都可以做得足夠大，完全滿足城市公交車動力性需求。同時，由于發電機直接放在發動機后面，不僅傳遞中幾乎沒有能量損失，還可以在車輛重載或急加速時提供輔助驅動力。
“行業公認的是，采用ISG系統的混合動力客車節油效果比BSG系統和小電機AMT并聯系統都好，穩定性也更強，但成本相對高些，對企業的技術能力也要求更高�！睆埿l(wèi)林說。
把ISG做到最好
同樣是ISG技術路線，國內客車行業也出現了兩種不同的方案。據張衛林介紹，一種方案成本較低，但在車輛的動力、爬坡、舒適性等方面需要做出一定的妥協;另一種方案則是以較高的成本換取更高的車輛性能。
海格選擇的是后者。
和另一種方案相比，海格ISG系統的成本主要增加在兩方面，一是采用了功率更大的發電機和驅動電機;二是因?yàn)殡姍C(jī)功率更大，所以必須采用特殊的減震裝置，以緩沖傳動系的扭轉振動。
據張衛林介紹，海格ISG系統的發電機功率為90千瓦、扭矩為850�！っ�，而另一種方案分別只有45千瓦和530�！っ�;海格ISG系統的驅動電機功率為100千瓦、扭矩為2100�！っ�，而另一種方案的驅動電機扭矩只有1600 �！っ��！霸诩冸娖鸩綍r(shí)，海格ISG系統可以為車輛提供接近3000牛·米的驅動力，和帶AMT變速箱的小電機并聯系統類似。因此，車輛具有更好的爬坡和重載能力。同時，海格ISG系統采用更大的驅動電機，提高了車輛的制動能量回饋能力和節能效果。據測算，海格ISG混合動力客車的節油率可達40%以上”他說。
海格ISG系統采用的特殊減震裝置就是福伊特液力扭轉減震器�！癐SG系統的發動機、發電機和驅動電機在同一根軸上，而且都產生動力，動力耦合、傳動系統的震動以及震動的傳遞都是問題，不是簡單加粗電機軸就可以解決的，也絕對不能使用普通的減震系統。”張衛林解釋說。
福伊特液力減震耦合器對減少電機軸損壞、提高整車平順性和舒適性都有好處，雖然成本是普通離合器的3～4倍，但海格通過對成本的有效管理，減去國家補貼后，購買一輛海格ISG插電式新能源客車的價格與普通AMT車差不多，相當于用普通車價格買一輛節能減排的新能源客車。
在吳中公交505線路試運營時，采用ISG技術的海格插電式混合動力公交車KLQ6119GCHEV1A，未插電式情況下，平均百公里氣耗為22.03公斤，與同線路11.5米LNG公交百公里氣耗34.56公斤比較，節氣率達到36.26%。在插電情況下，節氣率可達 41%。
在常州、南通、蘇州等地批量運營的海格ISG插電式新能源客車，客戶普通認為穩定性好，節能效果突出。
通往純電之路
除ISG系統外，海格新能源客車研發團隊還開發出用于混合動力客車的帶AMT變速箱的大電機并聯系統。“和ISG系統相比，這一系統保留了ISG發電機，將驅動電機換成AMT變速箱，因此車輛的爬坡、重載和高速性能更好，適合山區、城郊等路況�！睆埿l(wèi)林說。
張衛林告訴記者，在混合動力客車上，我國此前就有帶AMT變速器的并聯系統，歐洲也有帶AT變速箱的并聯系統，但使用的都是功率40多千瓦的小電機，主要是受變速箱的換擋模式制約。為此，海格新能源研究所的工程師改變了變速箱的換檔控制程序，通過調速而不是離合器的分離實現輸入軸和輸出軸的同步。
更重要的是，開發帶AMT變速器的并聯系統，為海格純電動客車的研發提前做好了準備。“不僅是純電動公交客車，還有純電動公路客車。這個系統拿掉發動機，就是標準的純電動客車驅動模式�！睆埿l(wèi)林說。
