盤式制動器與眾所周知的，應用非常普遍的鼓式制動器結構和應用上迥然不同。盤式制動器，能夠給予車隊操作者很多優勢，但是當需要進行制動系統檢測和維護保養時，也面臨其特有的難題和挑戰。下面是有關典型的鼓式制動器和盤式制動器在現代商用車上的應用。

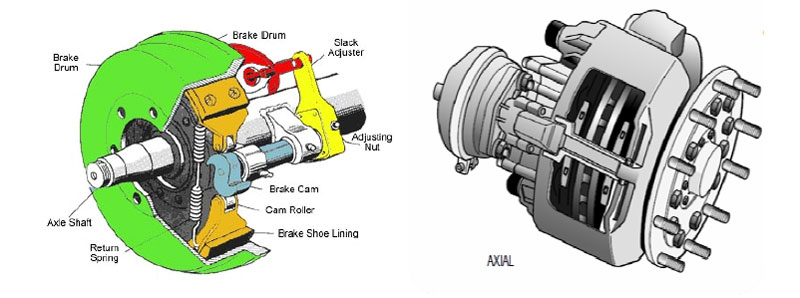

左圖，是一個典型的鼓式制動器應用，包含一個帶有露出推桿的制動氣室，一個自動調整臂，一根凸輪軸，滾軸，制動蹄片和制動鼓。在此應用結構上，所有的組件基本都是“暴露在外”，這樣允許車隊操作者根據CDL 定義的標準工業檢測標準來目測檢驗和檢測車輛制動系統狀況。通過舉高車輛，啟動制動系統，或者通過制動監測系統，能夠發現并目測檢測到主要組件失效狀況。CVSA 規定有標準的檢測步驟來檢測制動系統功能和行程。
右圖，是一個典型的盤式制動器應用，包含一個推桿完全內含的制動氣室，一個帶有內部調節機制的制動卡鉗，一個轉子和制動盤。此種制動系統在車隊進行目測制動系統檢測時就是個挑戰了。因?yàn)橥茥U是內包含的，所以無法檢測氣室行程，并且內部調節機制(設計用于保證制動盤間隙，就像鼓式制動器上的自動調整臂的作用一樣)也是完全內包含，密封的，目測根本看不到。除此之外，制動盤和轉子也是幾乎全隱藏，目測也看不到制動盤和轉子的使用狀況，除非把車輪拆下來進行零部件的詳細排查。行業人士都知道，目測盤式制動系統是否運行正常幾乎是不可能的，在CVSA 商業車標準協會里也是重點關注此問題的。最普遍的目測檢測方法就是僅僅“檢查轉子是否生銹”，這將表明制動系統內部狀況。這樣商用車的盤式制動系統，僅憑目測，車隊是根本不能真正的知曉其下列狀況：
☆ 制動氣室是否正常有效
☆ 卡鉗內部調節臂是否有效，是否在任何狀況下都能保證制動盤間隙。
☆ 輪端是否提供全剎車，部分剎車還是沒剎車。
☆ 制動氣室行程是否在可接受操作范圍。
☆ 制動器是否輕微拖剎（嚴重故障問題前預警）

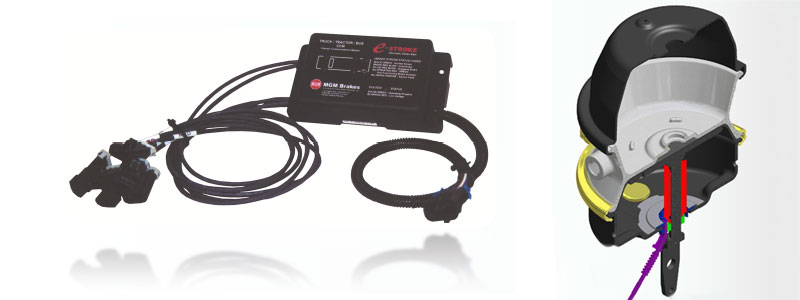

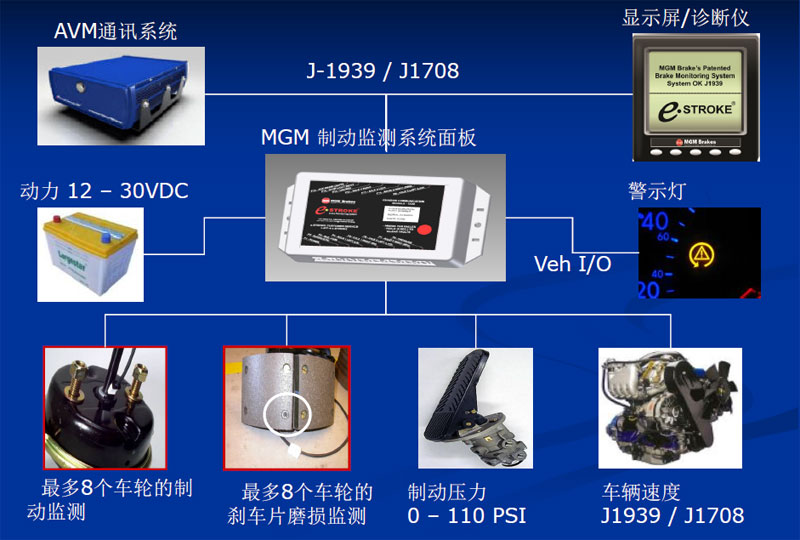

然而，制動監測系統能夠精確的發現和識別下列典型的氣制動系統問題：
☆ 氣制動系統電子控制和閥故障（包括氣路系統內結冰）。
☆ 氣路管線和接頭破裂。
☆ 制動氣室故障
☆ 卡鉗故障 (內部調節機制)
☆ 行車或駐車制動故障
☆ 卡鉗制動盤間隙過低，引起輕微拖剎和制動盤過度磨損。
☆ 拖剎，可能引起輪端溫度上升。
☆ 制動調節失效（過剎），引起制動性能降低。
☆ 制動蹄片或轉子部分缺失
☆ 制動系統失效 (輪端無剎車)
